座標データ描画編集ソフト

PAD(Position Analysis Draw)は座標データを簡単に視覚化できるEXCELマクロです。



Ver7.00リリース

Ver7.00より、あらかじめ登録された部品画像を表示できるようになりました。

より実基板に近い形での表示が可能です。

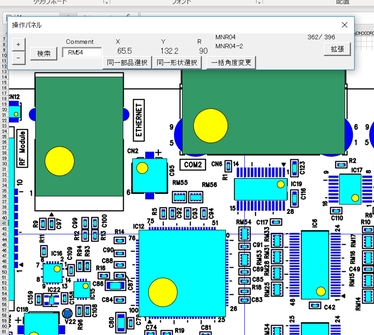

  • テキスト形式で提供される座標データや、EXCEL形式の座標データを簡単な操作で視覚化し個々の部品の角度の修正、ミラー反転や基板の回転などの操作を行えます。

  • マウンター従事者の目線に立って設計されています。
  •  実基板がなくても部品の実装方向の確認や修正、手順書の作成などが行えます。

  • シルクレスの基板などでロケーションを検索するのにも役立ちます。
  • お買い上げいただいたお客様には無償でViewerエディションをご提供します。

  • 解析、描画された座標データは、マクロを含まないEXCEL形式で保存されるので、情報の共有が可能です。(サンプルファイルをこのページからダウンロードできます。)
  • 使い慣れたEXCELで編集できます。
  • 他社で100万円以上する機能が、低コストで実現できます。



マウンターメーカーではCAD変換ツールを提供していますが、ほとんどのユーザーではいきなりCAD変換を行わず、まず座標データをEXCELで開いてみるという作業をしています。この初期段階である程度基板の"姿"が分かると、後々のマウントデータ作成の作業が楽に行えます。

また、CADとマウンターで角度定義が異なる場合などに、事前に一括して部品毎、または部品形状ごとに角度を修正することが可能です。マウンターメーカーのエディターなどで1点ずつ角度修正する場合に比べ、飛躍的に作業が効率化できます。

また、本ソフトで出力されたファイルは通常のEXCELファイルですので、CAD変換ソフトがインストールされていない一般ユーザーのPCでも開いてみることができます。本ソフトでは部品種ごとに色を付けるなどの作業が可能ですので、描画した図形をお客様の手順書などに流用可能です。

なお本ソフトお買い上げのお客様には、簡易版でライセンスフリーのビューアーエディションお付けいたします。ビューアーエディションでは、回路記号(リファレンス)の検索等が行え、イメージ的に基板上のその場所を簡単に特定することができます。このエディションは、ライセンスフリーですので、エンジニアが編集保存したファイルを、複数のオペレータや目視作業者で閲覧することができます。



ソフト本体はEXCELのマクロです。したがってインストールの必要はありません。社内規定にてソフトのインストール禁止の会社でも規定に抵触することはありませんので安心してお使いいただけます。

Ver6.00から、描画水準とは別にユーザーが個別に塗りつぶし色を設定できるようになりました。ユーザー設定色はデフォルト水準色より優先して表示されます。

Ver5.00から部品描画水準を設定できるようになりました。水準は最大6レベルまで設定できます。

例えば、水準1をSMD、2を手載せ、3をラジアル、4をアキシャル、5を手付けなどと設定し、それぞれ描画を行い、手順書などを作成することができます。

ダウンロード
Ver7.00リアル表示サンプル
リアル表示サンプル
全部品描画状態(未実装は赤)
XYD_Real7.xlsx
Microsoft Excel 725.3 KB
ダウンロード
Ver7.00標準表示サンプル
標準表示
全部品描画状態(未実装は赤)
XYD_Normal7.xlsx
Microsoft Excel 29.5 KB
ダウンロード
Ver5.00サンプルファイル
全部品描画状態
XYD_V5sample.xlsx
Microsoft Excel 3.9 MB

解析後のサンプルファイルのダウンロード

ダウンロード
Ver5.00サンプルファイル表面実装のみ
表面実装のみ塗りつぶし、他塗りつぶし無し
XYD_SMD.xlsx
Microsoft Excel 3.9 MB
ダウンロード
Ver5.00サンプルファイル手付け
手実装手順書
XYD_manual.xlsx
Microsoft Excel 3.8 MB
ダウンロード
PADパンフレット
座標描画ツール(PAD)の詳細パンフレットです。
PAD_1.pdf
PDFファイル 673.2 KB

大きな動画はこちら

https://youtu.be/TmcPHB9M1DY

動作環境

MicroSoft EXCEL2010以上が動作するWindows系のPC。シンクライアントなどの特殊なクラウド環境では動作しません。

30日間無料試用版

30日間に限り無料で試用版をご利用いただけます。試用版は機能の制限はありませんが、インターネット接続できる環境が必須です。

ご希望の方はお問い合わせフォームにPAD試用版希望とお書きください。

お買い求めはこちらから

座標描画編集ソフト USBメモリ版

EXCEL対応座標描画編集ソフト USB版です。

ソフトはUSBメモリで供給されます。お間違いのないようご注文ください。

¥52,000

  • 在庫あり
  • お届け日数:1~7日

座標描画編集ソフト ダウンロート版

EXCEL対応座標描画編集ソフト ダウンロート版です。

ソフトはメールに添付されて供給されます。お間違いのないようご注文ください。

事前に動作環境確認ツールをお送りします。

¥50,000

  • 在庫あり
  • お届け日数:1~7日

PLC、PADのセット販売キャンペーンは終了しました。個別に対応させていただきます。お気軽にお問い合わせください。

本製品に対してのお問い合わせについては、お問い合わせフォームから、ご連絡ください。
